1.前言

  光傳輸網絡是通信運營商的基礎，承載著所有的業務服務，因此打造獨具匠心、質量求精、技藝精湛的極致光傳輸OTN網絡就尤為重要。匠心網絡，貴在用心、重在行動，用更專業、更專注的工匠精神，打造高品質、精益求精的匠心光傳輸OTN網絡。

  2.省內二干OTN光傳輸網的優化

  省內二干OTN傳輸，應首選環路中關鍵節點實施ASON調度，利用現有移動網基站已有的連接光纜抽纖，并少量補纜，打通“日”字或“8”字光纜路由環路，低投入形成ASON多路由調度，避免大量OLP雙光纜(節省約80%光纜)建設投資，解決原OTN網絡光纜開環而造成全阻故障的問題。

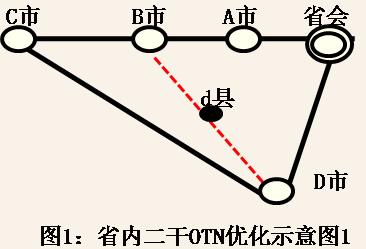

  2.1如:某省二干西環，如圖1所示,打通D市—d縣—B市路由(圖1虛線，大部分利用已有的地市至縣光纜，兩地市交界處除利用原基站連接光纜抽芯外，只需補8芯光纜約10KM)，省會-A市—B市—C市—D市形成“日”字環路，在B市、D市節點實施ASON多路由調度：

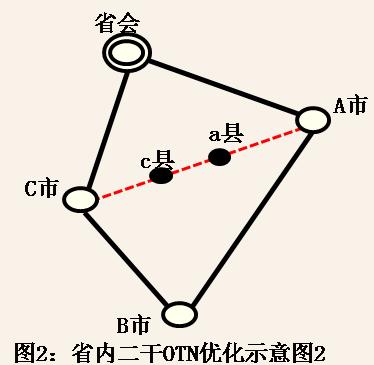

  2.2又如：某省二干南環，如圖2，打通A市-a縣-c縣-C市路由(圖2虛線，大部分利用已有的地市至縣光纜，兩地市交界處除利用原基站連接光纜抽芯外，只需補8芯光纜約12KM)，省會-A市-B市-C市，形成“日”字環路，在A市、C市節點實施ASON多路由調度：

  3.本地網OTN的優化

  3.1 創新OTN+ODN分光方法

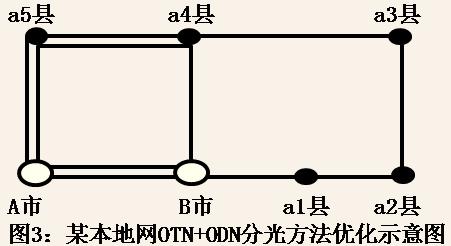

  某本地網如圖3，A市向東穿過B市(另一個本地網)分別向北連接a4縣、向東連接a1縣，形成小東北環、大東北環兩個環，以前是在A市、B市、a4縣、a5縣各使用兩套OADM設備、占用兩對光纖。

  通過在B市采用創新的OTN+ODN無源光一分二方法，B市往a4縣方向的小東北環、往a1縣方向的大東北環，分別使用不同的波段，且在a4縣采用ASON調度，則：減少一套有源設備故障點(B市)，共節省五套OADM設備(A市、a4縣、a5縣各一套、B市兩套)投資、以及A市原小東北環一對光纖。

  3.2本地網兩個OTN環之間相互調度的優化

  某本地網OTN西環中a11縣(如圖4)是革命圣地，由于部分線路為架空桿路，冬季易造成雙向路由的冰凌倒桿，造成業務全阻，因此需謀求第三路由：原本地網OTN西環中a11縣節點，與南環中的a22縣節點本已有光纜路由(圖4虛線部分)，利用此第三路由抽兩纖加開少量備用波道(投資僅10余萬元)，即可確保a11縣(具有ASON功能)以及這兩個OTN環上所有縣城光傳輸安全暢通。

  3.3本地網OTN建設中，各縣應至少占用一個波道，可節省20%的光板投資，且容量擴大了1倍。

  如某本地網北環四個縣(如圖5)，原共用兩個10G波道，每個縣2*2.5G+2*2.5G容量，共投資20個10G波道板;改為每縣各占1個波道后，只需16個10G波道板的投資，且傳輸容量為10G+10G，擴大了1倍。

  3.4 本地網OTN相交環中相交節點的優選組網

  本地網OTN相交環中相交節點OADM設備應共用、節點間的光纖應共享，既減少設備投資、光纖占用，又方便兩環共用光纜出現故障時，進行大環的包絡調度，實現第三路由。

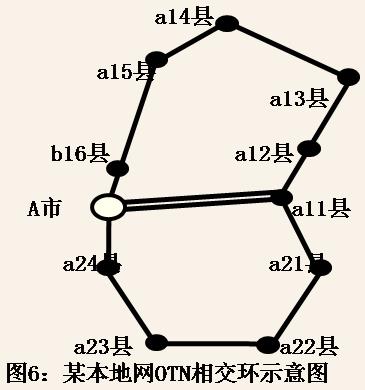

  如圖6，某本地網的東北環與東南環，其A市與a11縣節點在兩環上共光纜路由(占兩對光纖)、共物理節點，每個節點分別有兩套OADM設備分屬兩個環。進行優化后，可減少A市與a11縣各一套OADM設備，及其間一對光纖占用，且在A市至a11縣光纜出現故障時，可以通過東北環、東南環的大包絡光纜路由，在a11縣(具有ASON功能)實現第三路由的應急調度疏通。

  4.OTN優化保護的其他應用

  4.1 基站RRU的CPRI回傳通過ONT+光薄膜濾波器全光網絡的鏈式兩端雙規BBU池保護

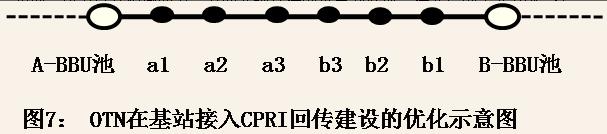

  如高鐵、高速公路、地鐵個基站RRU節點，其CPRI回傳可通過ONT+光薄膜濾波器全光網絡的鏈式兩端雙規BBU池保護，即節省投資40%、維護成本50%，又可提速工期60%，且一個基站節點斷電，由于ONT+光薄膜濾波器是無源器件，不影響后續基站節點光的傳輸。如圖7，a/b均為RRU基站，各站點兩個方向各使用一個光薄膜濾波器(無源器件)，按需占用一個或若干個波道，分別接到A-BBU池、B-BBU池，當基站節點某一光方向的光纜中斷，導致主用BBU池不可達時，該節點基站倒向另一方向光纜連接的備用BBU池。接入層的全光OTN，打造一跳直達的扁平化、低收斂架構網絡，并向極簡網絡演進。

  4.2 OTN中OLP跨OA站的靈活建設優化

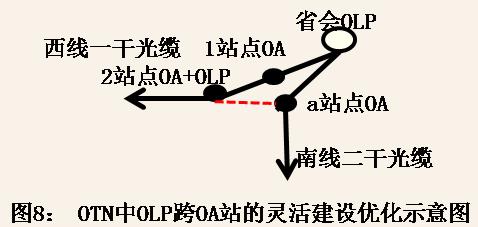

  如某省，利用二干南線光纜，在省會及2站點跨OA站(如圖8的1站點OA站、a站點OA站)使用OLP，為一干西線高速公路系統做跨OA光放段的OLP保護，不但節省了一對OLP(傳統辦法是在每個OA站點間使用一對OLP)，保障了該段線路由于高速公路拓寬對一干安全的影響。如圖8(虛線為利用原有鐵路機務段a站點—2站點光纜)：

  4.3 特殊地段OLP的使用

  跨省界、跨大河流的無源雙發雙收OLP使用：A端為有源選發雙收;界點B端為無源雙發雙收，可放置在接頭盒中，適用于省界、跨大河流等一端是無源節點(如接頭盒)等特殊地段。

  4.4 OTN+PON有線光寬帶

  在接入層OTN+光薄膜濾波器的全光網絡中，局端插入GPON/10GPON上聯板卡，遠端節點插入PON下聯的多光口板卡，為商業樓宇、住宅小區、鄉鎮及行政村等，提供方便、簡潔、快速的全光網絡的寬帶服務。

  4.5單纖雙向OTN的使用

  可以節省一半的光纖資源、OLP設備、OBP等設備的使用，應大力提倡。

  5.結束語

  OTN作為通信運營商的基礎網絡，其要求安全高、容量大、使用靈活方便。由于4G核心網(包括以后的5G及其演進)EPC的全IP化、扁平化，其雙節點集中在省會城市，此外有線寬帶網絡的核心節點路由器，以及寬帶業務的認證、內容等，都是在省會城市，因此：通過全光OTN直達構建多個虛擬直達鏈路，簡化目前的多層收斂網絡架構，至少可減少IP路由設備節點跳數3-5個，進一步減少時延，提高用戶體驗感知，便于全省統一網管及業務操作，維護設備量大大減少，同時全光交叉網絡，使得原設備的功耗大大降低。
